直线导轨

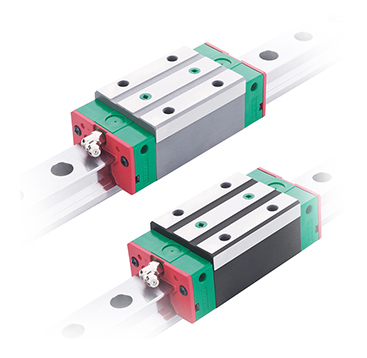

QR 系列 静音式滚柱型直线导轨

1.提升运动平顺度

传统不具同步联结器之直线导轨开始运行时,滚动体会因推挤而造成连锁的来回碰撞,使得摩擦阻力变动起伏剧烈。而采用SynchMotionTM技术的QR系列直线导轨由于具有滚柱同步联结器,除了有效防止滚柱进入负荷区之偏摆现象,所有滚柱被均匀的间隔排列进行循环运动,且滚柱间并无来回的碰撞,在保持一定的运动惯性下,摩擦阻力的变动幅度能有效的减少。

2.低噪音设计

利用滚柱同步联结器可使滚柱均匀等间隔的排列,相邻滚柱间的撞击金属声消失,尖锐的高频声音强度有效降低,总和的声音强度与旧有系列比较在各个速度域有效降低约3分贝。

3.四方向高负荷承载能力

QR系列直线导轨采用DB(45°-45°)接触系统,能承受上下和左右方向的负荷,让直线导轨具有超高负载能力。在相同工作负荷的要求下,QR线轨相较于滚珠型线轨可有较小的体积,即可均匀承受高负载。

4.四方向皆具有超高刚性

QR系列直线导轨除了藉由搭载同步联结器以提升高速性能之外 ,并以滚柱型滚动体取代了滚珠,藉由滚柱与滑轨与滑块的线接触方式,有效减少滚柱受负载时之弹性变形,不仅能大幅提升直线导轨的刚性值,更能在高速运行下维持高精度的加工。
